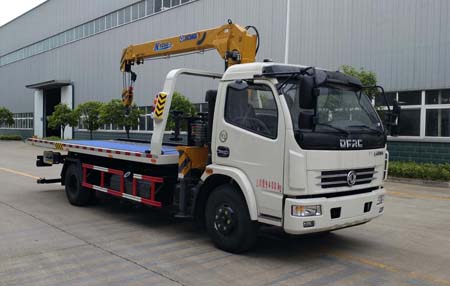

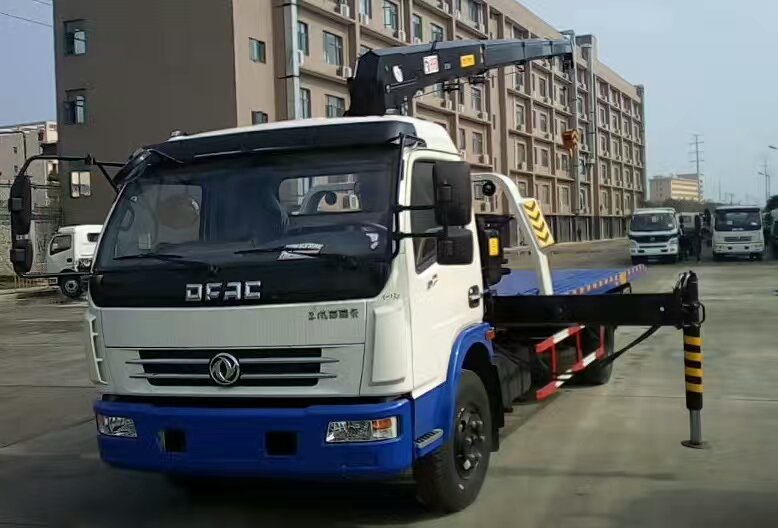

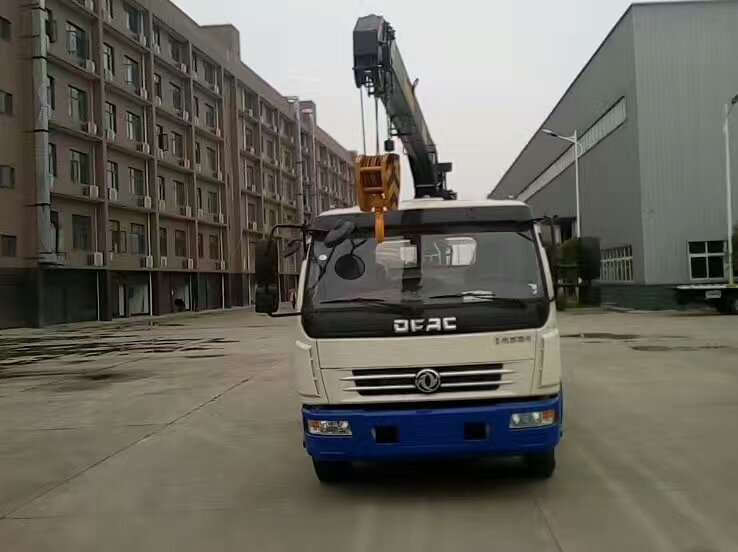

東風多利卡帶吊機平板一拖二專威牌HTW5090TQZPE型清障車
東風多利卡帶吊機平板一拖二專威牌HTW5090TQZPE型清障車
- 作者：hbtwqcw 發布時間：2017/8/7 16:21:56
◆東風多利卡平板帶吊機一拖二清障車：
底盤配置：東風多利卡單排可前翻駕駛室，軸距4400mm，東風6檔變速箱，玉柴150馬力國五發動機，冷暖空調、斷氣剎、ABS，前橋2.6噸，后橋6.8噸，帶方向助力，動力轉向， 825R16鋼絲胎。
◆東風多利卡平板帶吊機清障車專用組成及備品配件

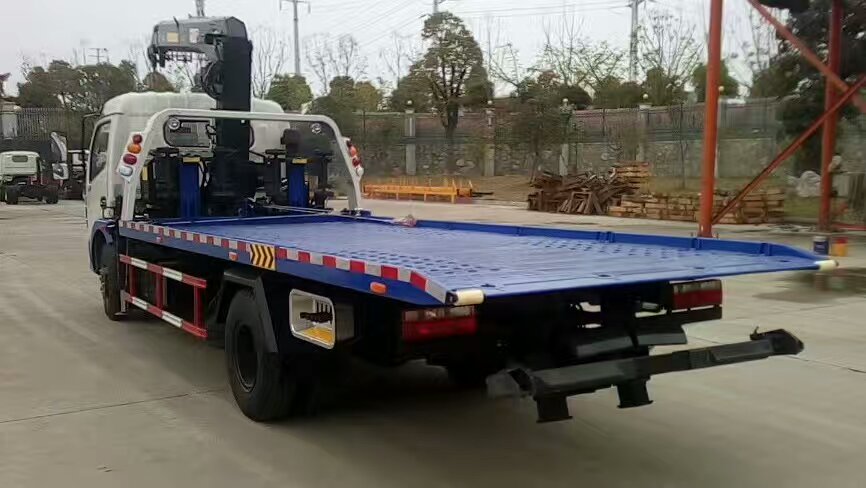

該車平板長度為5.6米，寬2.3-2.4米，3P2A折疊沖壓式平板。也可選裝5噸平板5P2沖壓平板。一拖二型，雙側聯動操作裝置，后工作燈3只，采用1個4噸液壓絞盤，加粗鋼絲繩25米，一個工具箱，一個洗手箱，該車配備6個綁帶，兩個小車（輔助輪），托叉座一對，托叉一對，L型抱胎架一對，鏈鉤一條，可選裝LED長排警燈。
◆選裝直臂吊機配置如下：
該車配備3.2噸-4噸的徐工吊機.
|
吊機規格 |
型號 |
舉升高度(米) |
工作半徑(米) |
備注 |
|
3.2噸二節直臂 |
SQS125 |
6.6 |
5.36 |
全回轉 |
|
3.2噸三節直臂 |
SQS125 |
9.5 |
7.56 |
全回轉 |
|
4噸三節直臂 |
SQS125 |
10.5 |
7.9 |
全回轉 |
|
4噸四節直臂 |
SQS125 |
11.5 |
9.4 |
全回轉 |
|
【主要技術參數】 |
|||
|
產品商標 |
專威牌 |
公告批次 |
296 |
|
產品名稱 |
HTW5090TQZPE型清障車 |
產品號 |
ZMZZV5GN01X |
|
總質量(Kg) |
9400 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
8150×2300×3300 |
|
整備質量(Kg) |
6900 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21.5/11 |
前懸/后懸 |
1180/2570 |
|
軸數 |
2 |
軸距 |
4400 |
|
軸荷(Kg) |
3400/6000 |
高車速(Km/h) |
103 |
|
其它 |

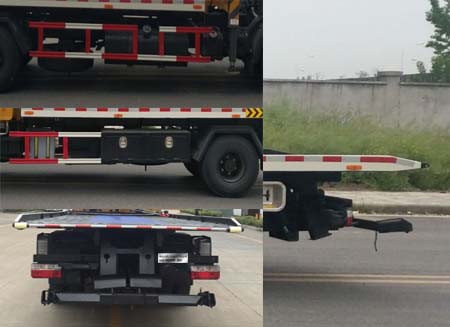

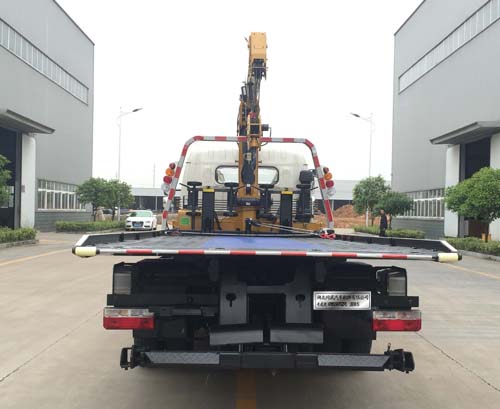

托舉質量:2305kg。側防護材質為Q235,螺栓連接;后防護由專用裝置代替,下邊緣離地高450mm;吊機型號,自重, 大起升載荷對應關系分別為SQS68:3200,1280kg。ABS型號:ABS/ASR-24V-4S/4M,ABS型號廠家:襄陽東風隆誠機械有限責任公司.專用裝置由隨車起重機、托舉、拖曳、背載等裝置組成。功能:背載運輸、拖載運輸,主要解決一般性平板車無法起吊不能進行清障作業的局限,同時可以進行一般性的吊裝任務,實現了一機多用。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1090SJ8BDE |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
7740×2175×2430 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21.5/12 |
輪胎規格 |
8.25R16 14PR |
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1745 |
|
燃料種類 |
柴油 |
后輪距 |
1640 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4SK251 YC4S150-50 ISF3.8s5154 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 北京福田康明斯發動機有限公司 |
3856 3767 3760 |
115 110 115 |
